สารบัญ

Ruler, Grid, Guides

Ruler, Grid, Guides เครื่องมือช่วยกำหนดขอบเขต และวางตำแหน่งการสร้างกราฟิกบน
Stage โดย
• Ruler แถบไม้บรรทัดจะปรากฏที่ขอบด้านซ้าย และด้านบนของ Stage สามารถ
เปิด/ปิดได้จากคำสั่ง View, Rulers
• Grid มีลักษณะเป็นตารางตาหมากรุก ที่แบ่งเป็นช่องเล็ก ช่วยในการกำหนด
ตำแหน่งในการสร้าง ย่อ/ขยาย หรือเคลื่อนย้ายวัตถุบน Stage สามารถเปิด/ปิดได้จาก
คำสั่ง View, Grids, Show Grids

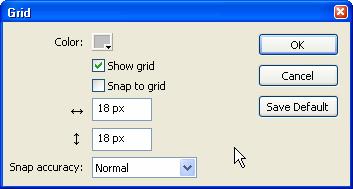

โดยปกติขนาดของช่องตารางจะมีค่าเท่ากับ 18 × 18 pixels ซึ่งปรับแต่งได้จากคำสั่ง View,
Grids, Edit Grid…

Guide มีลักษณะเป็นเส้นตรงที่ผู้ใช้สามารถกำหนดตำแหน่ง เพื่อช่วยในการกะระยะต่างๆ
ช่วยในการวาดภาพ เคลื่อนย้ายตำแหน่งลักษณะเดียวกับกริด แต่มีความอิสระมากกว่า โดยการ
ทำงานจะต้องอยู่ในสภาวะการเปิดใช้งาน Ruler ก่อนเสมอ จากนั้นนำเมาส์ไปชี้ในแถบไม้บรรทัด
(ด้านใดก็ได้) กดปุ่มเมาส์ค้างไว้ เมื่อลากเมาส์จะปรากฏเส้นตรงสีเขียววาง ณ ตำแหน่งที่ปล่อยเมาส์
การปรับย้ายตำแหน่งเส้นไกด์ กระทำได้โดยคลิกเลือกเครื่องมือ Move แล้วนำเมาส์ไปชี้ที่เส้น
ไกด์ เพื่อปรับย้ายตำแหน่ง

คำสั่งที่เกี่ยวข้องกับแถบไม้บรรทัด, Grids และไกด์ คือคำสั่ง Snap to… ซึ่งมีหลายคำสั่ง
เช่น

• Snap to Grids ช่วยให้การวาด/สร้างวัตถุ, การย่อขยาย หรือย้ายตำแหน่งอิง
เส้นกริดที่กำหนดไว้
• Snap to Guides ช่วยให้การวาด/สร้างวัตถุ, การย่อขยาย หรือย้ายตำแหน่งอิงเส้น
ไกด์ที่กำหนดไว้
• Snap to Objects ช่วยให้การวาด/สร้างวัตถุ, การย่อขยาย หรือย้ายตำแหน่งอิงจุด
กึ่งกลาง (Center Point) ของวัตถุ
